解碼線路板廠精密工藝：如何將基板雕琢成電子設備 “心臟”？
在電子設備飛速發展的時代，線路板作為電子設備的 “心臟”，承載著連接各個電子元件、傳輸信號的關鍵使命。而看似普通的基板，正是在線路板廠一系列精密工藝的雕琢下，搖身一變成為功能強大的線路板。那么，線路板廠究竟是如何施展 “魔法” 的呢？?
PCB基板加工的第一步是鉆孔工藝，這是決定線路板電氣連接準確性的基礎。線路板廠采用高精度數控鉆孔機，這些設備配備微米級定位系統和高速旋轉的鉆頭，能夠在厚度僅 0.1 毫米甚至更薄的基板上精準打孔。以高密度互連（HDI）線路板為例，鉆孔直徑可能小至 50 微米，相當于頭發絲直徑的一半。為了確保孔壁光滑、無毛刺，鉆孔過程中還要精確控制鉆頭的轉速、進刀速度以及冷卻參數，避免基板材料因高溫變形，為后續的電鍍和線路連接創造良好條件。?

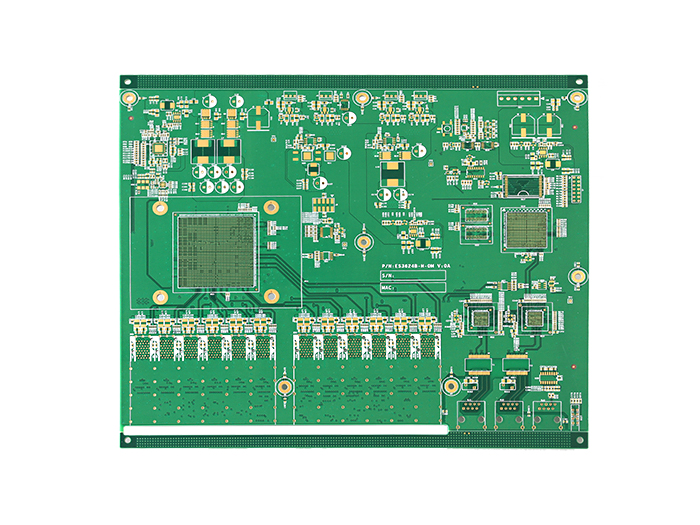

.png)
線路板鉆孔完成后，電鍍工藝賦予線路板 “導電靈魂”。線路板廠運用先進的電鍍技術，在孔壁和基板表面均勻鍍上一層銅，使原本絕緣的基板具備導電能力。脈沖電鍍技術是當前常用的工藝，它通過周期性地改變電流方向和強度，讓銅離子更均勻地沉積在孔壁和線路表面，形成致密、均勻的導電層。相比傳統電鍍，脈沖電鍍能有效減少孔內空洞、鍍層厚度不均等問題，大幅提升線路板的電氣性能和可靠性。?
電路板蝕刻工藝則是為線路板繪制 “電路藍圖” 的關鍵步驟。線路板廠先在基板表面均勻涂覆一層光刻膠，通過曝光和顯影技術，將設計好的電路圖案轉移到光刻膠上。隨后，利用蝕刻液對基板進行腐蝕，未被光刻膠保護的銅箔被去除，僅留下構成電路的部分。為了制作出精細的線路，蝕刻過程需要嚴格控制蝕刻液的濃度、溫度和蝕刻時間。在高端線路板制造中，線路寬度可達到 20 微米甚至更窄，這對蝕刻工藝的精度和穩定性提出了極高要求。?

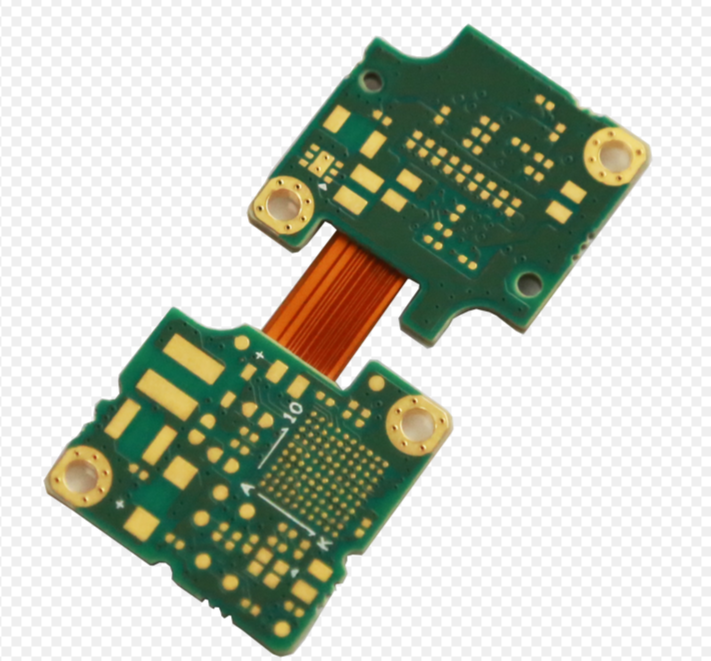

.png)
線路板廠除了上述核心工藝，還會通過層壓、阻焊、絲印等工序進一步完善線路板。層壓工藝將多層帶有線路的基板與半固化片、銅箔等材料壓合在一起，形成多層線路板；阻焊工藝在線路表面涂覆一層絕緣油墨，防止線路短路，同時起到保護線路的作用；絲印則是在阻焊層上印制元件標識、極性符號等信息，方便后續的元件組裝。?
.png)
從一塊普通的基板到功能完備的線路板，每一步都凝聚著線路板廠的精密工藝與智慧。正是這些看似復雜的工藝，將簡單的基板雕琢成電子設備不可或缺的 “心臟”，為現代科技的發展提供了堅實的支撐。?
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
